~ 低価格で使いやすい泡面検出センサー ~
![](https://www.make-levelsensor.jp/wp-content/uploads/2020/10/make_item-qr_11.jpg)
取り付けイメージ
![](https://www.make-levelsensor.jp/wp-content/uploads/2020/10/qr_dd_21.jpg)
型式 | QR型 |
---|
主要用途
- 導電性液体の泡面や界面検知
- 食品・化学プラントのプロセスコントロール
- 食品プラントでのCIP洗浄液分岐検知
設置例:某食品メーカー様
CIP工程で配管中に流れる水(約9KΩ)と洗浄液(苛性ソーダ5%:約0Ω)の液種識別と分岐検知を自動化
歩留まりの向上と、コスト削減を実現 - 循環冷却水への他液混入検知
ポンプのメカシール漏れ検知
酸や苛性ソーダの混入検知に設置例:某化粧品メーカー様
河川に放流する循環冷却水に石鹸原料が誤って混入した場合、導電率の変化を捉えて即座に警告 - 泡のタイムリーな検知
活性汚泥槽から発生する泡検知と飛散抑止
発酵槽でのタイムリーな泡検知による歩留まりの向上 - 泡のタイムリーな検知による消泡剤の節約
設置例:某石油会社様・某製紙会社様
廃水処理設備(プール)での泡の発生を局部的に検知し、消泡剤を必要な 場所にだけ投入、大幅なコスト削減を実現。併せて飛散による苦情を防止
特長
- 他社製品に比べ低価格
- 両液とも導電性あり・比重差なしの界面を検知 *電気抵抗値が異なる場合
- センサーに駆動部がなく高い耐久性
- 洗浄・保守が容易
- 感度調整が容易
仕様
サニタリー仕様: | ♯400バフ仕上相当 電解研磨 不動態化処理 耐結露処理 耐熱150℃仕様 IDFサニタリーへルール/シート・ナット取付 |
---|---|
動作原理: | 導電性液体の抵抗変化を0~1MΩ(1MS)の範囲で検出し、出力リレーを動作させる。 |
電極材質: | SUS304, SUS316, SUS316L,チタン,ハステロイC276,ハステロイB |
使用温度: | -20℃~120℃ |
耐圧: | 最大 1MPa |
入力電源: | AC100V/200V(±10%) 50/60Hz |
出力: | リレー接点 |

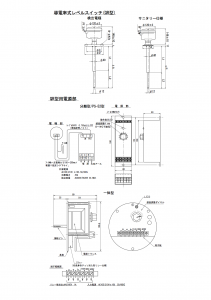

標準取付寸法: | フランジ JIS5K/50A, 1”PTネジ, IDFへルール(1.5S, 2S)など |
